Monel 400(N04400) 与 Monel K-500(N05500) 完整对比差异

一、本质定位与成分核心区别

1. 基础定义

• Monel 400：基础固溶强化镍铜合金，无沉淀强化元素，依靠Ni-Cu互溶提升性能，通用耐蚀结构母材。

• Monel K-500：400改良沉淀硬化版，在400基体基础上添加Al、Ti，可时效析出γ′相(Ni₃Al、Ni₃Ti)，实现高强度、高硬度，兼顾同等耐蚀基础。

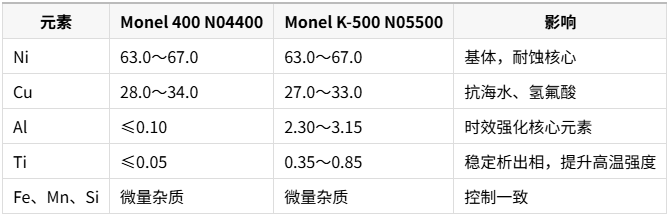

2. 关键化学成分（wt%）

二、强化机制 & 热处理工艺（大工艺分界线）

1. Monel 400：仅固溶/退火，无时效强化

1. 标准退火（成品软态）870～980℃保温，水冷/空冷；单相均匀Ni-Cu固溶体，无金属间析出相。

2. 去应力退火：420℃保温消除冷加工应力。

3. 无时效工序，强度只能靠冷加工轻微硬化，无法通过热处理大幅提强。

4. 焊接后无需高温热处理，直接服役。

2. Monel K-500：必须「固溶+双级时效」两步热处理

1. 固溶处理：980～1040℃保温快速水冷，让Al、Ti完全溶入基体，获得过饱和单相组织。

2. 时效硬化（获得高强度唯一工序）常用工艺：595℃保温16h空冷；或760℃×4h+540℃×8h双级时效；析出弥散细小γ′强化相，强度、硬度大幅跃升。

3. 焊接短板：焊后热影响区γ′粗化，强度暴跌；受力件焊后必须重新固溶+时效，否则接头为薄弱点。

三、力学性能对比（标准供货态）

Monel 400（退火软态）

• 抗拉：480～580MPa

• 屈服：170～240MPa

• 伸长率：35%～50%，塑性佳，易深冲、折弯

• 硬度：HB130～170

Monel K-500（固溶+时效态，成品标准）

• 抗拉：960～1240MPa（约400两倍）

• 屈服：690～900MPa（3倍于400）

• 伸长率：12%～22%，塑性明显下降

• 硬度：HRC32～42，耐磨、抗蠕变远优于400

四、耐腐蚀性能差异（基体耐蚀接近，细节有区分）

共性优势（二者一致）

1. 海水、卤水、氯化物介质；

2. 常温、中温氢氟酸HF（行业经典耐HF合金）；

3. 稀硫酸、磷酸、各类碱性强碱溶液；

4. 无磁性，磁导率＜1.003，适配磁探测、扫雷设备；

5. -196℃深冷无冷脆。

细微差距

1. Monel 400耐蚀略优：无Al、Ti析出相，晶间无强化相，缝隙腐蚀、应力腐蚀开裂敏感性更低；焊接后耐蚀不衰减，适合大面积焊接储罐、换热器。

2. Monel K-500短板：时效态存在弥散金属间相，高应力+氯离子复合工况下，SCC开裂风险略高于400；不适合大面积薄壁焊接防腐结构。

3. 高温工况：K-500抗蠕变更强，450℃长期承压优于400。

五、加工、焊接性能对比

1. 冷成型

• 400：塑性超高，可深冲、旋压、复杂折弯，冷加工性能优秀；

• K-500：时效态塑性差，复杂成型必须在固溶软态完成，成型后再时效；成型后无法再次折弯。

2. 焊接

• 400：TIG/MIG、钎焊性能优秀，焊态即可使用，无需后续热处理；

• K-500：焊接难度更高，厚板需预热；受力零件焊后必须整套固溶时效恢复强度，工艺成本大幅上升。

3. 热锻：K-500终锻温度控制更严苛，温度窗口窄，易开裂。

六、适用工况与应用区分

1. Monel 400 适配工况 & 应用（耐蚀优先、低/中等载荷、大量焊接件）

适配工况

• 海水全浸、滨海大气、常温HF酸洗系统；

• 大面积焊接储罐、管束、常压换热器；

• 无高强度要求，需要折弯、冲压成型；

• 低温常压容器、无磁设备壳体、管道；

• 低应力防腐结构件。

典型应用

海水管道、海水泵壳体、化工HF反应槽、酸洗设备、船用阀门阀体、换热器管束、LNG低温管道、脱硫常温内衬、无磁设备框架、化工常压储罐。

2. Monel K-500 适配工况 & 应用（高强度+耐蚀、交变疲劳、耐磨运动件）

适配工况

• 海水/含HF介质下高速旋转、交变疲劳、高压重载；

• 井下、深海、油气含卤水腐蚀+高载荷；

• 需要耐磨、抗蠕变阀杆、轴类、高强度紧固件；

• 400～480℃中温承压受力件。

典型应用

油气井下工具、深海泵轴、阀门阀杆、螺旋桨轴、高强度无磁螺栓/弹簧、海上平台重载紧固件、航空耐腐蚀承力轴、钻井耐磨叶轮、高压腐蚀工况弹簧。

七、价格、选型总结

1. 价格：同规格K-500比Monel400贵20%～35%，热处理加工成本更高。

2. 选型口诀

• 大面积焊接、冲压折弯、单纯防腐、低载荷设备 → Monel 400；

• 腐蚀环境+高压/旋转疲劳/耐磨、轴类紧固件、井下深海重载 → Monel K-500；

3. 禁忌场景

• 大面积薄壁焊接防腐设备不选K-500；

• 仅需防腐无强度要求，优先400控制成本；

• K-500成型工序必须在固溶态完成，不可时效后再加工成型。

上海德森耐特深耕特种合金行业多年，是集进口采购、现货仓储、切割加工、配套配送于一体的特种钢材服务商，主营高温合金、哈氏合金、双相钢、沉淀硬化不锈钢等进口特种材料，长期对接国内外一线源头钢厂直采货源，配套完善仓储与精加工车间，供货实力稳定。

产品规格品类完备，常备板材、圆棒、六角棒、无缝管材、精密带材、合金丝材、专用焊材，同时可定制锻件、法兰、异形管件。棒材覆盖 0.5mm 至 350mm 多规格，板材厚度 0.05–50mm，管材按需定制长短尺寸，支持零切下料与非标锻打加工。

产品涵盖 C276、718、625、2205、904L、17-4PH、GH4169、GH901 、4J29、1J85、4J32、1J79、1J50等主流牌号，材料均附带原厂质保与报关凭证。产品广泛用于石化脱硫、航空航天、环保设备、制药化工、核电装备等领域，服务众多设备制造与工程单位，可承接批量项目采购与小批量试样订货，依托成熟进出口渠道，高效匹配客户多元化用材需求。
