TA5 与 TA6 完整对比（均为单相α型钛合金，国标GB/T3620）

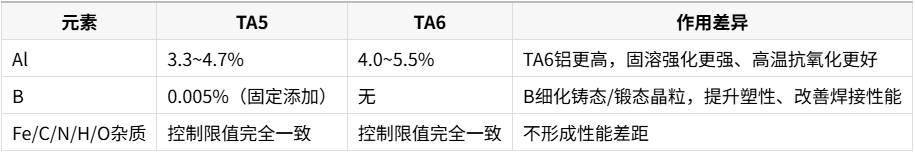

一、核心成分本质区别（关键分界线）

TA5：Ti-4Al-微量B（3.3~4.7Al + 0.005B）

• 铝含量4%左右，独有微量硼B元素；

• 无锡、无钼、无钒，二元铝钛基础+硼细化晶粒。

TA6：Ti-5Al（4.0~5.5Al）纯二元铝钛合金

• 铝含量更高（平均5%），不含硼；

• 仅Ti+Al两相，无其他合金化微量元素。

二、金相组织 & 热处理规律（二者共性+差异）

共性

1. 全单相α钛合金，无法固溶时效强化，强度仅靠固溶Al与冷加工提升；

2. β相变温度均在980~1010℃，热处理全程低于相变点；

3. 标准成品热处理：700780℃完全再结晶退火，保温12h空冷；

4. 冷加工后去应力：500~600℃保温，消除变形应力，不改变强度；

5. 禁忌：＞980℃β区加热，生成粗大魏氏组织，塑性、韧性暴跌。

组织差异

1. TA5：微量硼细化原始铸锭、锻轧晶粒，晶粒更细小均匀；焊接热影响区晶粒粗化程度更低；

2. TA6：无硼细化，同等热加工/焊接条件下晶粒更容易粗大，冲击韧性略低于TA5。

三、力学性能对比（标准退火态国标下限）

室温力学

1. 抗拉强度 TA5 ≥685MPa；TA6 ≥685MPa（国标下限一致） 实测：TA6因铝含量更高，典型抗拉730780MPa，略高于TA5（690740MPa）

2. 屈服强度 TA5 ≥585MPa；TA6 560~630MPa区间，二者接近

3. 塑性（伸长率） TA5：薄板≥1520%；硼细化晶粒，冷折弯、冲压塑性更稳定 TA6：薄板≥1520%；同等厚度冷成型塑性略差，大变形易出现微裂纹

4. 硬度：TA6略高HB270310；TA5 HB260290

高温力学（核心差距）

1. TA6铝含量更高，400℃高温抗拉、持久强度、抗氧化优于TA5； 长期稳定使用上限：TA6≤400℃

2. TA5长期稳定上限**≤350℃**，400℃高温强度衰减更明显；

3. 蠕变性能：400℃工况TA6抗蠕变远优于TA5。

低温韧性

TA5晶粒细化效果突出，-196℃低温冲击韧性优于TA6；超低温容器优先TA5。

四、耐蚀、加工、焊接性能差异

1. 耐腐蚀性能（海水、氯离子、稀酸）

二者钝化膜均为TiO₂+Al₂O₃，耐海水、稀硝酸、有机酸能力接近； 细微区别：

• TA6铝更高，高温氧化环境氧化膜更致密，中温烟气抗氧化更好；

• TA5晶粒细，缝隙腐蚀、点蚀萌生门槛略高，常温海水工况更稳定。

2. 冷/热加工成型

• TA5：硼细化晶粒，冷热成型窗口宽，适合冲压蒙皮、复杂折弯薄壁件，成型不易开裂；

• TA6：铝高、无晶粒细化，冷成型难度更大，复杂薄壁件易裂，更适合锻件、厚板简单结构。

3. 焊接性能（差距明显）

1. TA5优势：微量B抑制焊接HAZ晶粒粗化，焊缝冲击韧性高，焊后无需热处理，大面积焊接船体、筒体首选；

2. TA6短板：焊接高温区晶粒粗化，接头韧性下降，厚板焊接后建议580℃去应力退火；不适合超长、大面积连续焊接结构。

五、适配工况与禁用工况区分

（一）TA5 专属适配工况

1. 常温海水、船舶全焊接结构：船用蒙皮、海水管路、螺旋桨配件、滨海平台薄板焊接件；

2. 冷冲压复杂薄壁件：飞机机身蒙皮、轻型冲压支架；

3. 超低温设备（-196℃液氮/液氧）：低温储罐、低温阀门，低温韧性优异；

4. 长期使用温度≤350℃、大量焊接、要求成型塑性好的防腐结构。

TA5限制工况

长期380~400℃高温持续承载，蠕变变形偏大，改用TA6。

（二）TA6 专属适配工况

1. 350~400℃中温航空耐热零件：航空压气机壳体、叶片、高温承力环锻件；

2. 干燥高温氧化环境、热风、高温烟气设备；

3. 厚板锻件、简单机加工结构，无大量复杂折弯冲压；

4. 高温弱酸、中温含氯工艺设备。

TA6限制工况

1. 大面积连续焊接薄板（接头韧性偏低）；

2. -196℃超低温承压容器（低温韧性不足）；

3. 复杂深冲、多道折弯零件，易开裂。

二者共同禁止工况

1. 氢氟酸、高温浓盐酸、熔融强碱；

2. 高压高温纯氧系统（钛可燃风险）；

3. ＞420℃长期连续服役，氧化剧烈、强度大幅衰减。



六、行业应用领域划分

TA5 典型应用

1. 船舶海洋：舰船海水管路、船身蒙皮、海水泵壳体、海上平台焊接薄板；

2. 航空钣金：飞机机身冲压蒙皮、轻型焊接骨架、常温承力焊接件；

3. 深冷装备：液氮储罐、低温管道、低温防腐阀门；

4. 化工常温海水、卤水换热器、常压焊接筒体。

TA6 典型应用

1. 航空发动机中温件：400℃以下压气机机匣、叶片、高温锻环；

2. 工业高温干燥设备：热风炉内衬、中温烟气管道；

3. 化工300~400℃弱酸反应釜、高温耐腐蚀锻件；

4. 航天中温短时间耐热结构件。

七、选型总结速记

1. 多焊接、薄板冲压、海水船舶、超低温 → 选TA5（含硼晶粒细化，塑性、焊接、低温韧性更强）

2. 350~400℃中温耐热、锻件、高温抗氧化、无复杂冲压 → 选TA6（高铝，高温强度与蠕变性能更好）

3. 温度＜350℃且有焊接成型需求，优先TA5；350~400℃高温受力件，优先TA6；

4. 二者均不可热处理强化，只能退火使用，不能做固溶时效。

上海德森耐特深耕特种合金行业多年，是集进口采购、现货仓储、切割加工、配套配送于一体的特种钢材服务商，主营高温合金、哈氏合金、双相钢、沉淀硬化不锈钢等进口特种材料，长期对接国内外一线源头钢厂直采货源，配套完善仓储与精加工车间，供货实力稳定。

产品规格品类完备，常备板材、圆棒、六角棒、无缝管材、精密带材、合金丝材、专用焊材，同时可定制锻件、法兰、异形管件。棒材覆盖 0.5mm 至 350mm 多规格，板材厚度 0.05–50mm，管材按需定制长短尺寸，支持零切下料与非标锻打加工。

产品涵盖 C276、718、625、2205、904L、17-4PH、GH4169、GH901 、4J29、1J85、4J32、1J79、1J50等主流牌号，材料均附带原厂质保与报关凭证。产品广泛用于石化脱硫、航空航天、环保设备、制药化工、核电装备等领域，服务众多设备制造与工程单位，可承接批量项目采购与小批量试样订货，依托成熟进出口渠道，高效匹配客户多元化用材需求。
